UV-Fokusobjektiv.

Projekte, bei denen es um den Entwurf und die Herstellung von Objektiven und Linsensystemen geht, enden nicht nach der Fertigung: Objektive und Linsensysteme müssen den Kundenanforderungen entsprechend qualifiziert und getestet werden. Demcon focal hat Erfahrung damit, diesen wichtigen Prozessschritt in jedem Entwicklungsprojekt zu berücksichtigen und geeignete Qualifikationssysteme und -verfahren anhand von Marktstandards für Messtechnik zu selektieren. Falls keine geeigneten Systeme am Markt verfügbar sind, kann Demcon focal auch hausintern Systeme für z.B. das Messen von Wellenfrontaberrationen, Verzeichnungen, Bildfeldwölbung, Modulationsübertragungsfunktion (MTF) oder von anderen Parametern entwickeln, damit die Leistung eines gefertigten Objektivs oder Linsensystems sicher bestimmt werden kann.

highlights

  • Speziell entwickelter Messaufbau
  • Verzeichnung
  • Bildfeldwölbung
  • MTF-Werte mit Hilfe verschiedener Referenzmuster/Gitter
  • Fokus-Scans (TFS)
  • Telezentrizität
  • Wellenfrontmessung

Qualifikation eines UV-Objektivs.

Im Rahmen der Entwicklung des UV-Fokussierobjektiv entwickelten wir einen Messaufbau, der es erlaubt, alle relevanten Parameter des Objektivs zu verifizieren. Mit Hilfe dieses Messaufbaus lassen sich Telezentrizität, Verzeichnung, Bildfeldwölbung und MTF-Werte mit Hilfe verschiedener Referenzmuster und Gitter messen. Zudem kann die Wellenfront mittels eines eigens dafür entwickelten UV Fizeau Interferometers bestimmt werden.

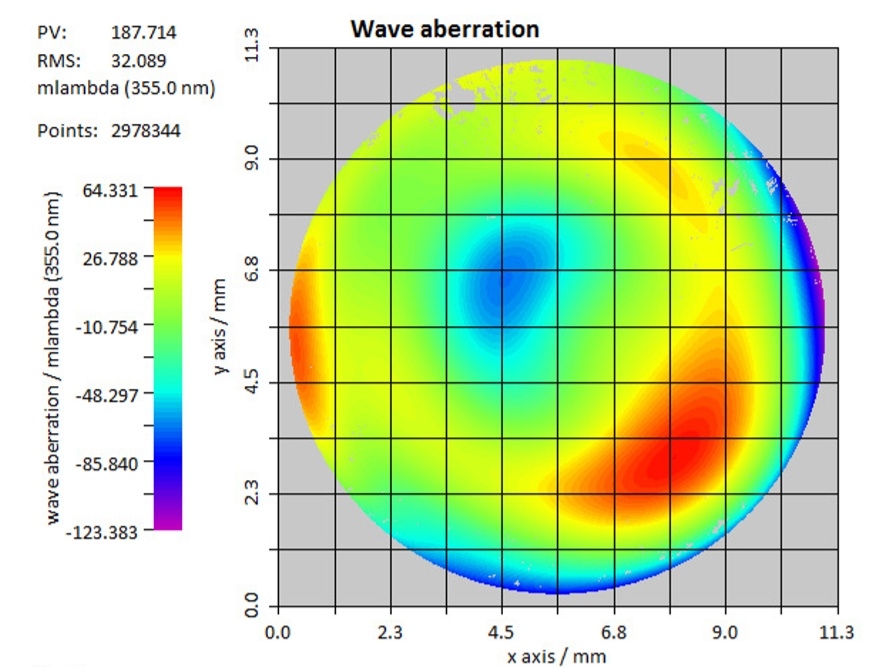

focal-case-uv focus-wave aberration

"vom Anfang bis zum Ende."

Nach der Fertigung eines optischen Systems ist es von entscheidender Bedeutung, die tatsächliche mit der vom Design zu erwartenden optischen Güte zu vergleichen. Für mich ist dies eine der interessantesten Aufgaben des Projekts, da man hierbei praktisch das Erreichen der technischen Zielsetzung des Projekts nachweist. Darüber hinaus hat die Messung komplexer Parameter eines optischen Designs etwas Schönes an sich. Bei Demcon focal haben wir das Fachwissen, um das gesamte Paket zu liefern.
